K-25是一种功能齐全的元器件成型机,可以对三极管、电容器、SIP、发光二极管或其它径向成型元器件进行成型/切脚,可将径向成型元器件成型成多种不同形状,例如:lock-in、stand-off、layover ,甚至可以将元器件成型成适用于SMT装配所需的型状。K-25可满足于多种包装形式元器件的进料方式。无论是卷盘料、管料、托盘料或是散料,均可有相应的进料器与之配合使用。卷盘包装进料方式每小时可加工5000个;管料包装进料方式每小时可以加工3000个;即使采用手工方式进料,每小时都可加工2000个。
K-25结构坚固精密,操作简单,基本无需日常维护。成型机的基座采用高强度铸铝,驱动力来自于基座上的一根主轴,主轴上安置了两个凸轮分别用于驱动成型和切脚模具,用于控制成型和切脚动作和设定元器件成型尺寸的控制面板位于基座的前面。可以确保所有元器件的成型精度、可靠性和一致性,减少废品率。

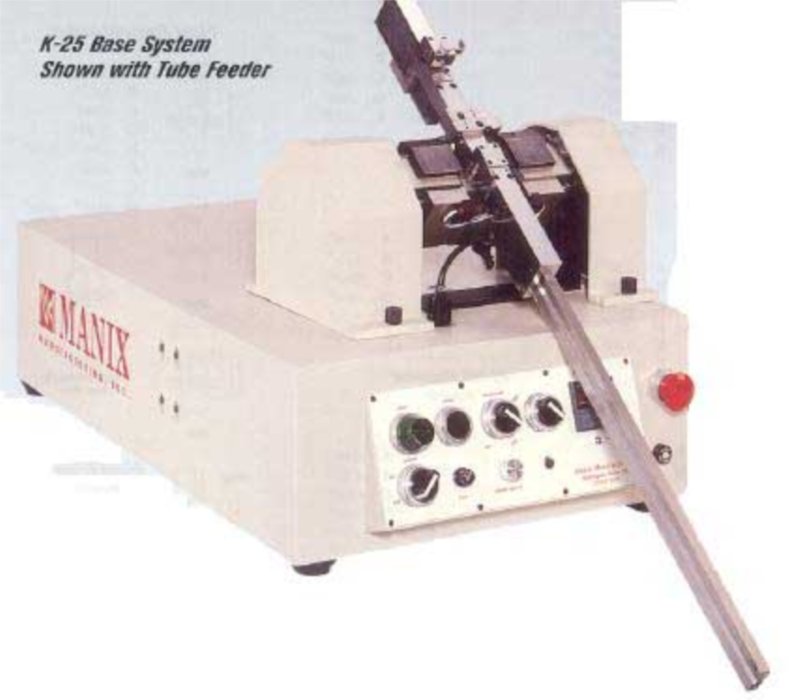

K-25主要有三部分组成:①带有电机驱动的主机、控制器、计数器、驱动轴和可变速凸轮组;②可快速转换的进料器,适用于卷盘料、管料、托盘料或手工送料;③成型/切脚模具,模具通过安置在主轴上的凸轮的转动来驱动的,不同的凸轮分别用来控制夹持、成型或切脚动作。不同的元器件加工,仅需更换进料器和成型模具,且仅需短短的几分钟就可以完成更换,使用快速锁销锁紧在主机上。所有元器件成型/切脚的精度和一致性都取决于模具,无需采用经常调整精度或校准成型尺寸的方法,来控制成型精度和一致性。加工完成后的元器件由收料器收集,也可以由收料托盘或收料管收集。
技术参数
|
主机
|
管料进料器
|
卷盘进料器
|
托盘进料器
|
外形尺寸
|
17”W×28”D×16”H
|
元器件类型
|
大功率三极管、SIP、ZIP
|
元器件类型
|
电容器、三极管、大功率三极管、发光二极管、SIP、ZIP
|
元器件类型
|
电容器、三极管、大功率三极管、发光二极管、SIP、ZIP
|
重量
|
80磅
|
速度
|
3000 pph(approx)
|
速度
|
5000 pph(approx)
|
速度
|
2000 pph(approx)
|
速度
|
Up to 25000 pph
|
驱动
|
重力
|
电源
|
110 VAC
|
驱动
|
重力
|
电源
|
110VAC
|
|
|
驱动
|
振动
|
|
|
气源
|
30 psi干燥压缩空气
|
|
|
|
|
|
|
