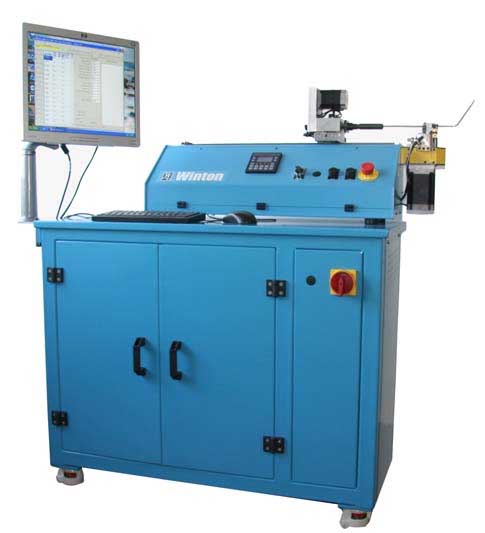

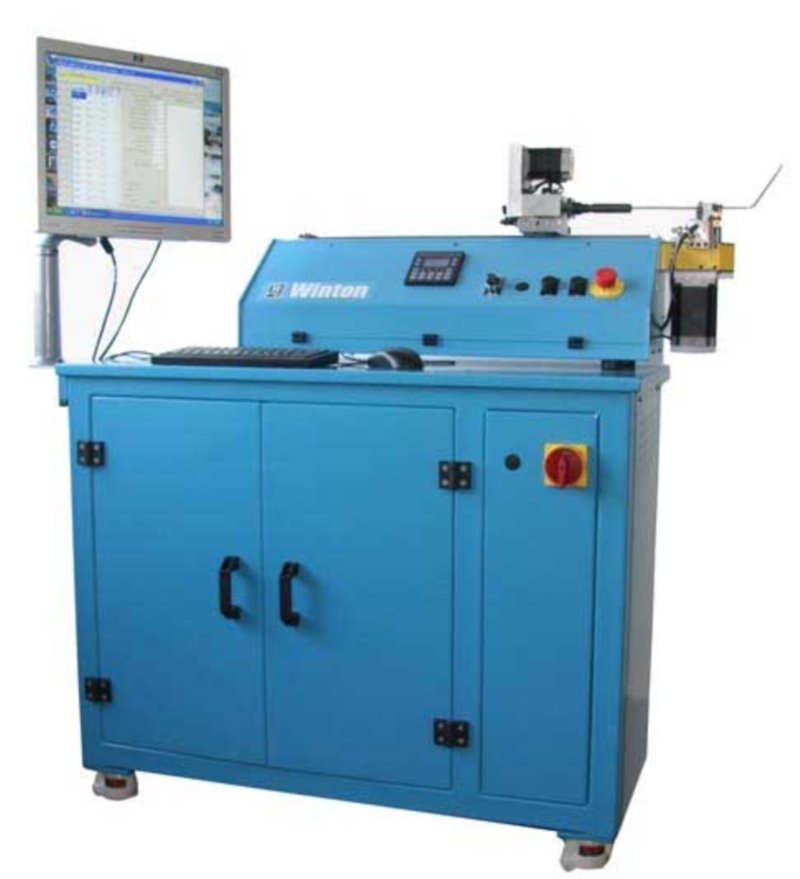

Winton WB20-CNC半刚性电缆成型系统

WB20-CNC全自动半刚性电缆成型系统是集切割和成型为一体的全自动电缆加工设备。可以实现不同线径,不同长度,多个成型角度等半刚性电缆成型的复杂加工工艺要求。整个加工过程由程序全自动控制,并可进行实时的可视化质量控制与跟踪。

应用领域:

军用:航空、航天、微波通讯等领域中的半刚性电缆的切割、特殊形状的成型

民用:通讯领域的电缆切割与成型,管材领域的切割与成型

系统配置:

全自动三轴(长度L、旋转角度R、成型角度A)数控成型,内置

可编程控制器,输入并显示L、R、A参数

R轴最大速度:230°/S,1~5段可调

L轴最大速度:190mm/S,1~5段可调

A轴最大速度:120°/S,1~5段可调

   具有成型前确认及步进式送线功能

    可存储100个成型程序

    最后一个成型时释放电缆夹持,允许最后一个成型后电缆长度最小为零

    每一成型步骤的速度可分别编程设置

扩展件:

手动电锯

数字角度测量仪:用于角度分析回弹特性分析

多线式编程软件

离线式可编程文件:可在独立的电脑中编辑成型程序或可从成型机控制中下载控制器进行电脑成

型,并下载到成型机软件到电脑进行存储。



程序备份存储

输入

程序存储备份

接口检测

坐标数据转换成“L”、“R”、“A”参数

成型内容修改(增加、插入、删除等)

成型批次数量设置

密码保护

状态指示

注释文件插入

技术参数:



最多折弯次数

电脑控制,每一组件最大可设置20个成型



最大可成型6.3毫米(.250”)半刚性电缆

可加工范围

适用于0.250”\0.141”\0.085”\0.047”等各类半刚性电缆或管材

重复精度

L轴成型重复精度达± 0.127 mm (± .005”)



R轴成型重复精度达± .2°



A轴成型重复精度达± .2°

最大折弯角度

最大成型角度可达190°,满足回弹补偿要求

最大成型半径

最大成型半径为25.4 mm (1”)

最大电缆长度

L轴最大行程609 mm (24”),步进式进线方式,对最大电缆长度不受限制

成型速度.

最大成型速度可达每秒90°

电源

220 VAC 50 Hz 10A

重量

63.5 Kg (140 lbs.)

外形尺寸

35.643x24.120x47.488
