产品介绍:

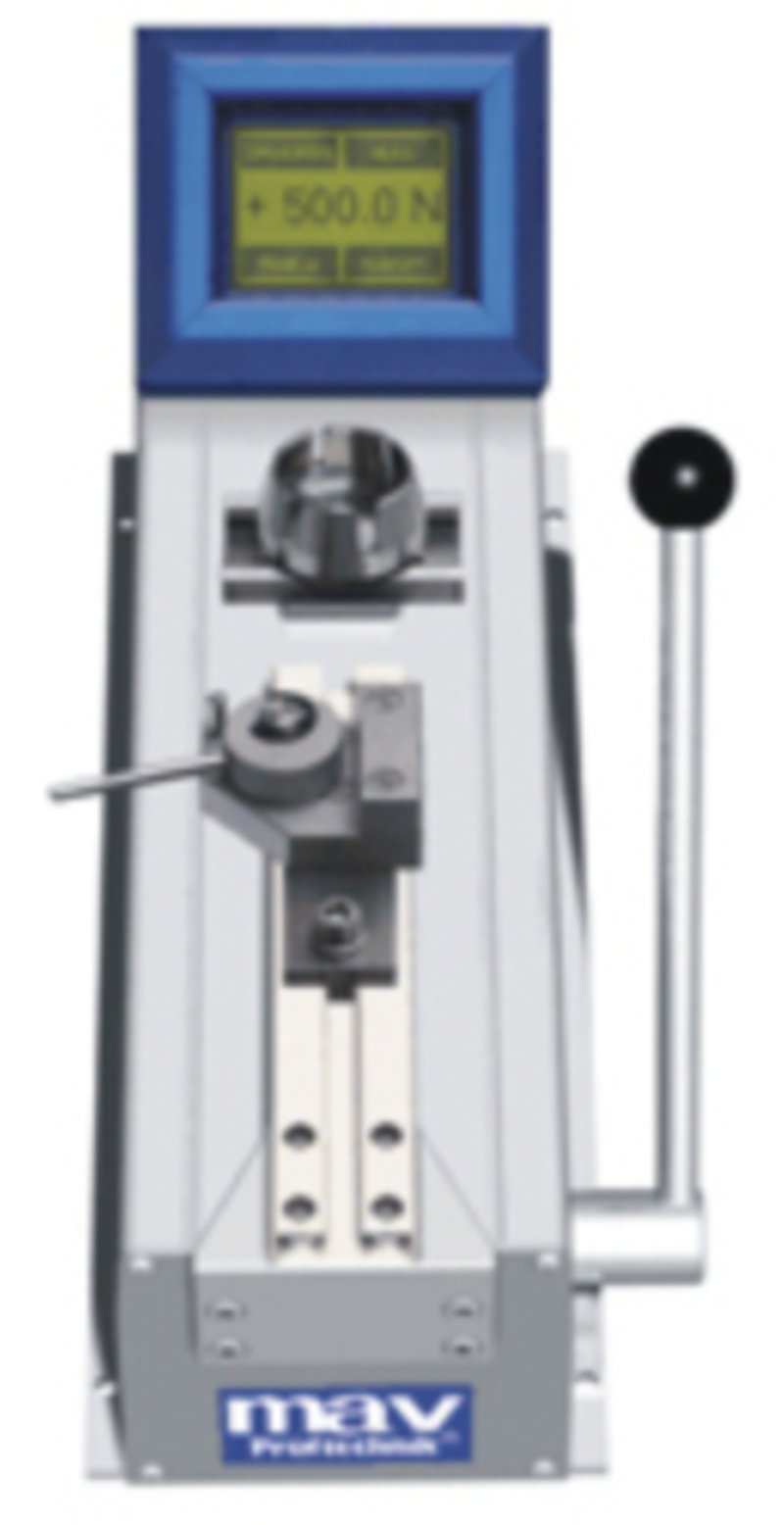

MAV CT 50N精密推拉力测试仪,是由德国MAV公司针对高可靠电子装配领域过程及质量控制要求而设计开发的产品,广泛应用于线路板、元器件、接插件等电子装配环节中的推拉力测试和检验,有效控制生产装配过程,提高产品质量及可靠性
性能特点:
采用高硬度铝合金工具材料,结构精密紧凑,免维护
精密夹具滑杆及杠杆式推拉手柄,满足快速精密测试要求
触摸式LCD操作显示屏,直观显示各项功能参数
快速压力输出转换接口,可外接压力指示装置
自动/手工校零功能,自动误差补偿,过载指示功能
两种操作模式 :峰值指示显示最大推拉力;动态指示显示现状推拉力
通用型快速安装夹具及固定器,满足各种工件固定测试
RS232C数据接口
应用实例:
接插件端子压接后推拉力测试
接插件插针、插孔的插拨力测试
元器件引脚焊接后抗拉力测试
印制线路板绕屈压力测试
电缆网组件抗拉力测试
技术参数
|
测试范围:
|
0-500N ±0.5% ±0.5N
|
最小分辨率:
|
0.5N
|
数据更新频率:
|
10000Hz
|
液晶显示器:
|
56.3mm×38.4mm, 带背光调节
|
外形尺寸:
|
底座130×400×125mm
|
控制器:
|
125×105×70mm
|
杠杆手柄:
|
240mm
|
重量:
|
8Kg
|
电源:
|
220V 50 Hz
|
工作电压:
|
12-24VDC
|
压力传送器:
|
DMS-load cell Type MWM 80108, 12位AD转换器,RS485接口
|
