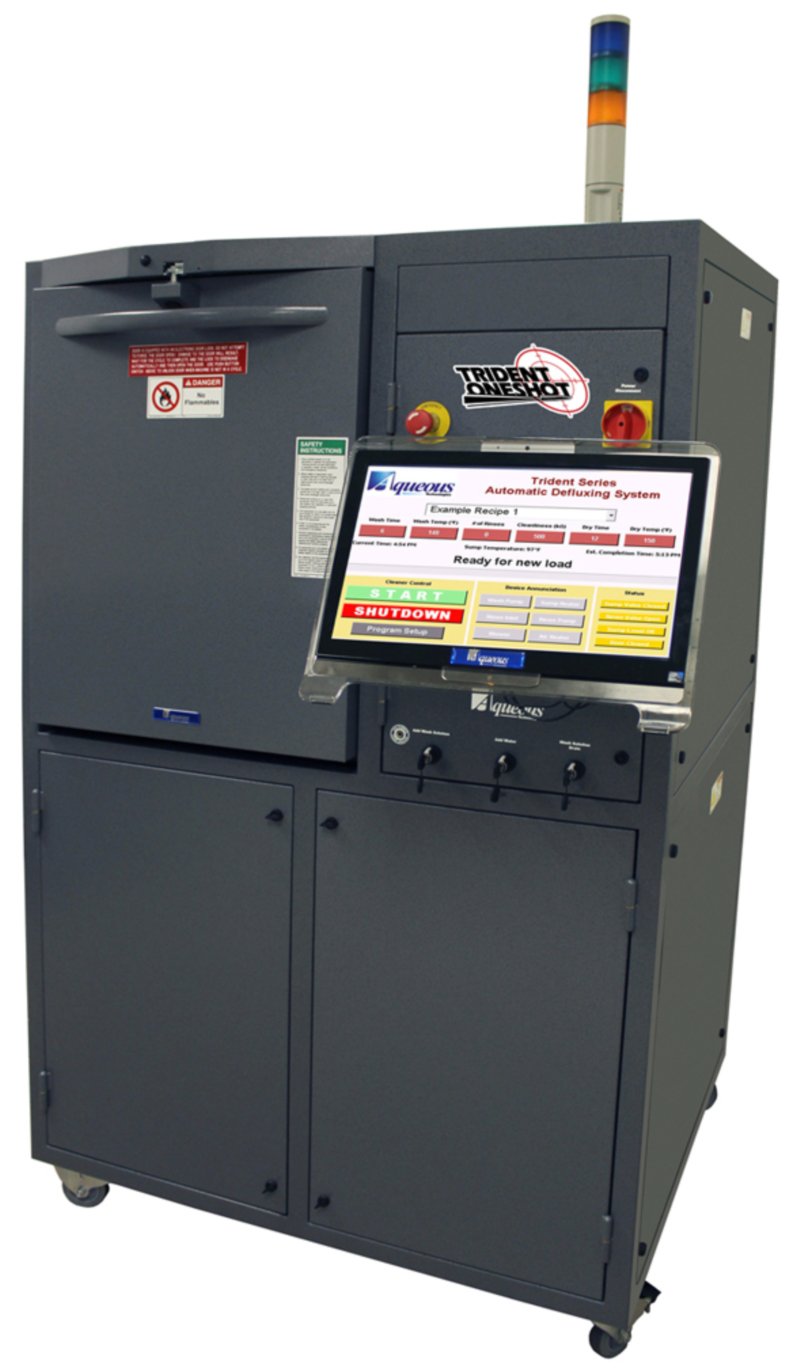

SMT 2500-LD/ZD/CL水清洗机

SMT 2500-LD/ZD/CL水清洗机系列

SMT 2500-LD/ZD/CL环保型、一体化水清洗系统,能有效清除SMT/THT及 PCB板表面的松香(R、RA、RMA)、水溶性助焊剂(OA)和免清洗焊剂/焊膏等有机、无机污染物。清洗结果均能达到各种军用、工业用清洁度标准,并已通过UL-921、ANSI、NEC等安全认证。

★ 多功能、一体化:
一体化结构。能自动完成清洗、漂洗、清洁度测试、烘干过程,适用于航空、航天、电子等军工行业的大、中、小批量PCB板的清洗。

★ 自主开发的喷淋槽:
位于清洗腔下部的采用自主开发的直立泵喷淋槽,是在清洗和漂洗过程中存放待喷淋液体的缓冲槽体。溶剂由稀释槽注入喷淋槽,经垂直高压泵加压后从喷嘴喷出,进行循环,有效防止喷淋过程中的泡沫产生;漂洗过程中,每次先注入清洁的去离子水到喷淋槽,再进行循环喷淋。能够发挥和提高不锈钢多级离心泵的工作能力,加强清洗、漂洗效果,提高PCB清洁度。

★ 更强清洗能力:
3HP大功率高效不锈钢垂直喷淋泵,大大提高喷淋压力,彻底清洗器件底部污染,并满足无铅焊高压喷淋清洗要求。
特有的集中式上、下双向各10个喷淋机构,集中每一个喷嘴喷淋角度达150,喷淋压力达15.36盎司/平方英寸(6.45公斤/平方厘米),满足大规模集成电路系统底部清洗及无铅焊清洗要求。

★ 移动式PCB框架:
多达20个压力喷嘴从上、下两个旋转杆上同时不对称喷淋PCB板,AQUEOUS的可移动式PCB框架,确保清洗、漂洗时喷淋到整个PCB板,大大提高喷淋覆盖面,减少清洗盲点,完全消除阴影效应,确保清洁效果及速度。

★ 内置式循环过滤系统:
内置式水循环过滤系统,滤除清洗过程中PCB板上的锡球、灰尘等颗粒状杂质。循环使用清洗溶剂,有效降低清洗成本。

★ 内置式清洁度控制装置:
操作者能预定清洁度阻值,机器自动漂洗并随时监控漂洗水状态,直到PCB板达到预定清洁度,提高清洗过程连续性。

★ 更环保的排放处理装置:
整个清洗回路采用全不锈钢结构,坚固耐用、安全防腐,对清洗溶剂和去离子水安全。内置排放前过滤系统,有效过滤清洗过程中产生的各种杂质,达到安全环保排放。

★ 不锈钢结构:
去离子水安全不锈钢高效率喷射泵、清洗/干燥腔、排放槽及螺纹管道、静电安全PCB支架,坚固耐用、防止腐蚀。内置过流保护续电器,有效保障电性能。

★ 操作、观察更方便:
所有操作、控制部件均置于前面板,方便操作、维护,并允许设备三面靠墙放置,大大减少占地空间。

★ 更安全的保护设计:
溶剂原液槽,溶剂稀释槽及喷淋槽均设有高低液位指示和报警,确保设备运行安全。并增设去离子水供水压力、喷咀喷淋压力和排放泵压力指示表,直观显示设备清洗工作状态,确保设备正常运行,防止误操作

★ 便于保养、维修的独立控制回路:
喷淋泵、风机、多个加热器均采用独立继电器开关电流保护,确保设备部件运行安全,方便手动控制、维护、故障诊断。

★ 低成本运行:
在整个清洗过程中,溶剂能稀释后可过滤循环使用,每次漂洗水用量仅为1.5加仑左右,每批PCB板用水量仅为5~8加仑,运行成本较低,且能大大提高生产效率和清洗质量。

★ 操作软件功能

*Window CE操作系统:
采用稳定、可靠工控机操作平台,内置嵌入式电脑及16″触摸显示屏,Intel ARM处理器,系统可随时开机、关机、暂停和启动,方便快捷。
*全中文操作软件:
    中文操作屏幕直观、简便,任何操作员工均可在半小时内学会编程、操作,按不同PCB清洗要求快速编辑并存储多种清洗程序:溶剂温度、清洗时间、漂洗次数、阻值控制、烘干温度、烘干时间等参数。
*多重密码保护:
    按不同操作者权限,分操作者密码、工艺人员密码和管理人员密码,符合质量管理要求。
*系统参数设置:
    工艺人员通过密码进入系统设置界面,设定注水时间、阀门切换时间、清洗漂洗间隔、单次漂洗时间、冷却时间等参数,以满足复杂清洗要求,并达到更好的清洗效果。
*状态指示:
内置式温度加热控制实时检控溶剂与腔体温度,并且实时显示清洗系统各部件工作状态、程序运行进程、维护提示等信息,方便操作、维护。
*数据收集打印:
  所有操作数据,包括过程、清洗效果、日期时间、批次号码、程序编号等都由电脑储存、归档,在每个工作流程结束后出示报告,并可外接打印机打印出全部数据,方便生产过程控制和质量管理。前面板的USB接口,方便数据的存档、管理。
*手动控制检测:
l        能分别独立手动控制检测阀门、开关、风机、清洗泵等部件的状态,确保各部件工作正常。

★ 技术规格及参数:

参数\型号:SMT2500-LD/ZD/CL

外型尺寸:

82×112×172 cm

重量:

725 kg

电源:

380~400VAC 40A 3相

进水口直径:

3/4 inch

排水口直径:

3/4 inch

排风口直径:

6 inch

零排放选配:

选配

溶剂槽加热器功率:

7 KW

烘干加热器功率:

6 KW

腔体加热器功率:

3.5 KW

有铅/无铅焊适用性:

适用

内置清洁度检测:

溶剂内循环过滤:

选配

垂直喷淋泵:

3HP

溶剂原液槽:

30.3 L

溶剂稀释槽:

45.5 L

喷淋槽:

11.4 L

自动溶剂管理系统:

选配

运行日志管理功能:

USB接口:

选配

SPC远程监视:

选配

加热烘干:

排放前过滤:

日常维护提醒功能:

选配

电脑控制系统:

Windows CE操作系统、Intel X-Scale处理器

操作显示屏:

16″彩色显示触摸屏

防静电接地端子:

垂直喷淋泵:

3HP
